NO FIRE GULLY
DESCRIPTION
NO FIRE est un système mis en œuvre pour collecter les liquides qui se trouvent sur la chaussée des tunnels. Son objectif est double : protéger l’environnement contre les déversements accidentels de substances polluantes et éviter la propagation potentielle des flammes le long de la canalisation au cas où des liquides inflammables prennent feu.
Le système est composé de plusieurs éléments : les caniveaux NO FIRE sont constitués d’un double siphon (avec une grille de drainage en fonte classe D400) ; des tuyaux annelés standards en PP (sur demande, d’autres peuvent être utilisés) + un système de traitement des eaux.
Le système NO FIRE a été conçu et développé pour satisfaire toutes les normes de sécurité (en termes de personnes et d’environnement) et sont en mesure de satisfaire les exigences normatives des tunnels.
PRINCIPALES CARACTÉRISTIQUES ET AVANTAGES
Système sûr et testé ;
En conformité avec les normes de sécurité demandées par les réseaux TERN ;
Plusieurs tailles disponibles, pour les tuyaux de DN/OD 250-315-400mm et DN/OD 300-400mm ;
Système gravitaire (pas de dispositifs électromécaniques) ;
Sécurité environnementale en cas d’incendie (pas de propagation de feu et de fumées dans le collecteur) ;
Canal de drainage de surface : 500 x 270mm ;
Légèreté et facilité d’installation ;
Durabilité : un revêtement en mortier de ciment garantit le fonctionnement du système même en cas d’incendie ;
Haute résistance aux produits chimiques et à l’abrasion ;
Inerte aux courants vagabonds ;
Excellent rapport qualité/prix ;
Support technique complet par le groupe U.T. System Group.
COMPOSITION
Le caniveau NO FIRE est fabriqué en polyéthylène (PE) classé V2 pour sa résistance au feu (UL94).

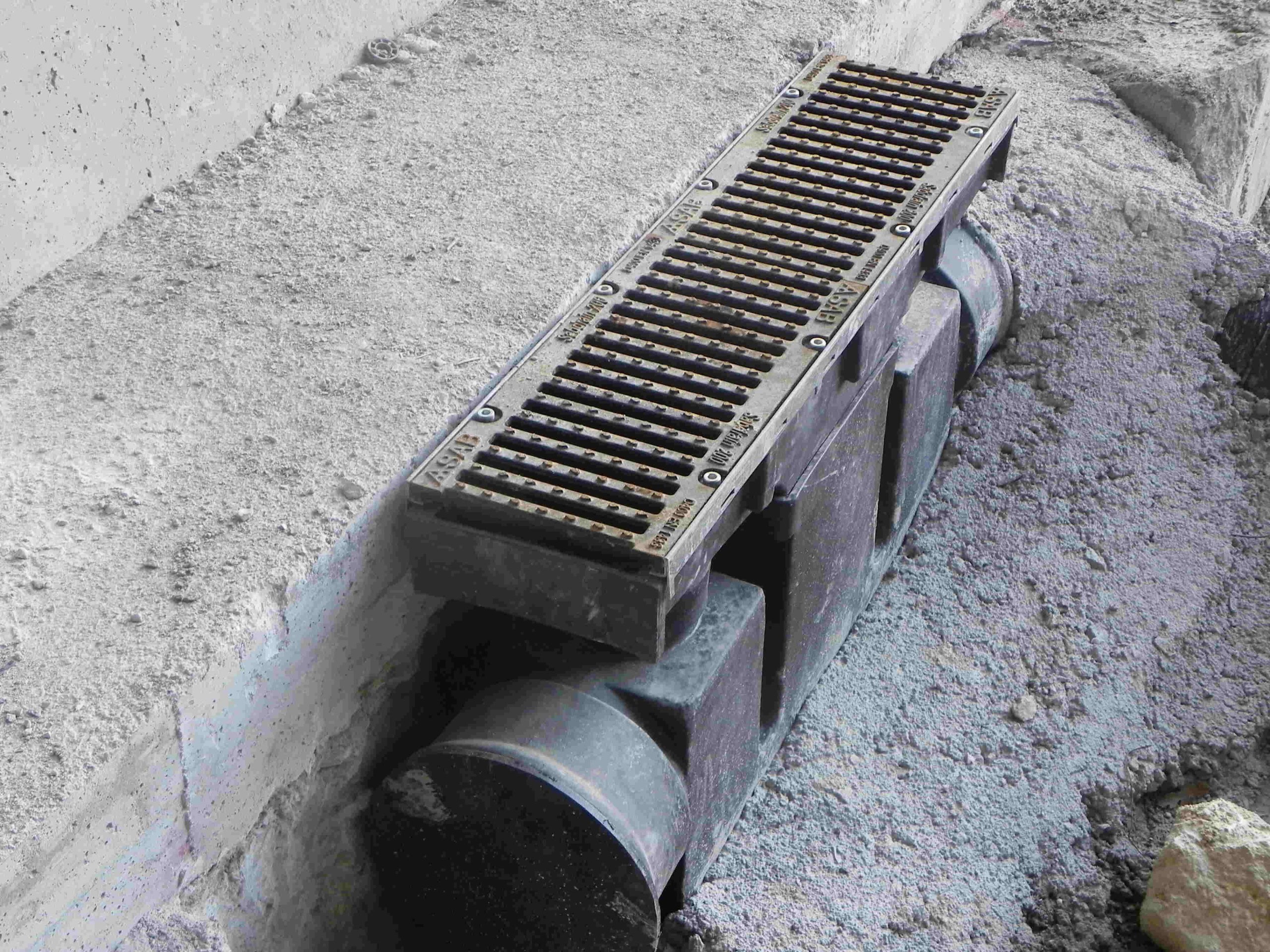

CORPS SUPÉRIEUR
Doté d’une grille en fonte (classe de résistance D 400), il se compose d’un bac de récupération des liquides avec 3 sorties verticales : la sortie centrale, de forme carrée, achemine les liquides vers le réservoir situé en dessous, tandis que les deux sorties circulaires latérales (fermées par un bouchon vissé avec joint) permettent les opérations d’inspection et d’entretien du système à proximité de l’entrée des conduites. Les prolongateurs des sorties peuvent être facilement découpés pour ajuster la hauteur selon les besoins de l’installation.

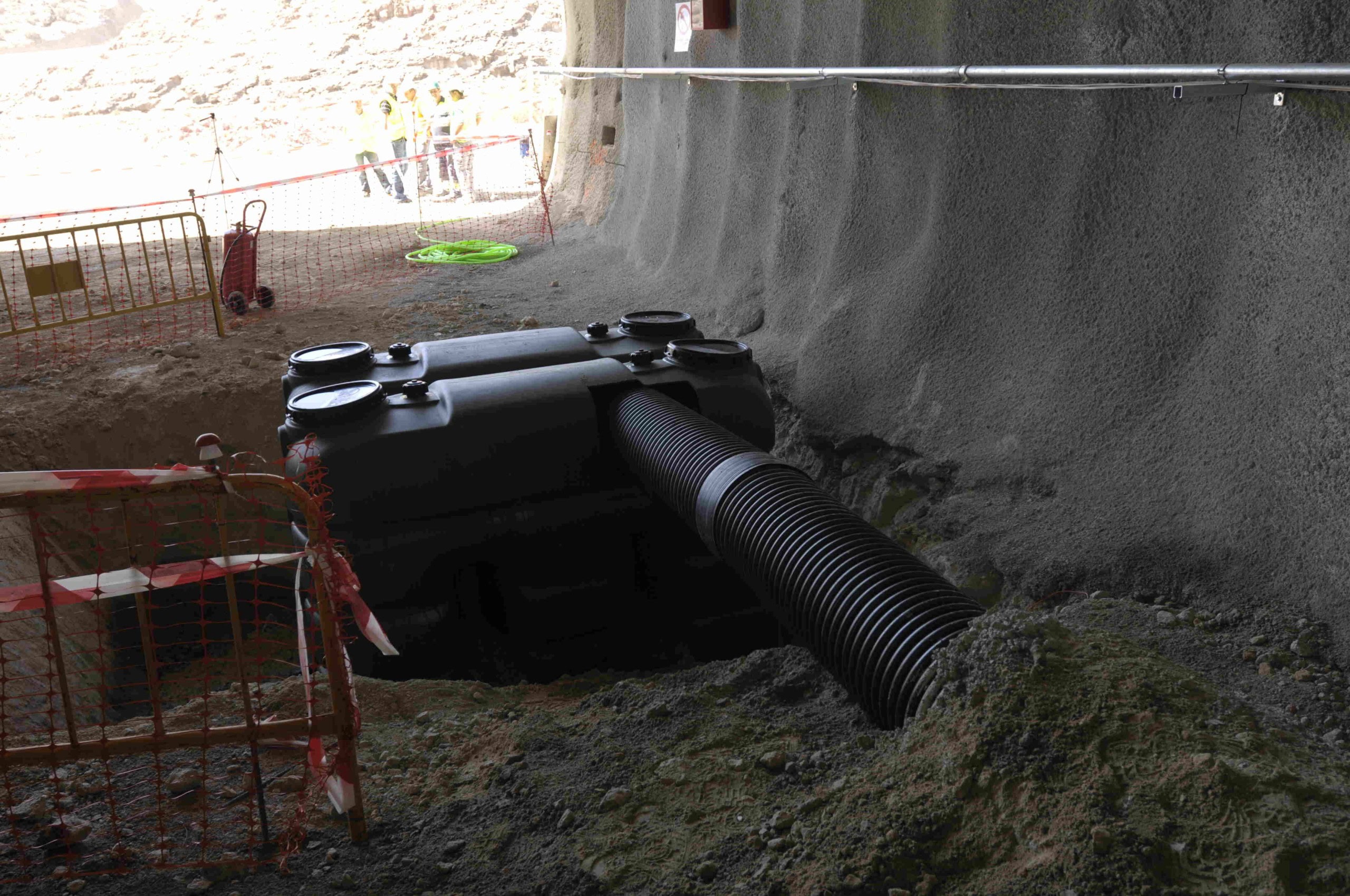

CORPS INFÉRIEUR
Constitué d’un réservoir comportant, sur sa partie supérieure, 3 manchons (« tulipes ») équipés de joints pour le raccordement aux 3 prolongateurs du corps supérieur.
Les prolongateurs se raccordent au réservoir en trois points séparés par deux cloisons verticales ; celles-ci divisent le réservoir en trois compartiments tout en laissant un fond commun, créant ainsi un système à double siphon (contenant de l’eau) qui empêche l’entrée d’air tout en permettant l’écoulement des liquides à l’intérieur. Des manchons de raccordement au collecteur (pour tubes annelés standard) sont situés de part et d’autre du réservoir.
