Tubi PE 100 RC+DCR BarrierAl-W tipo 3 per acqua

DESCRIZIONE GENERALE PRODOTTO

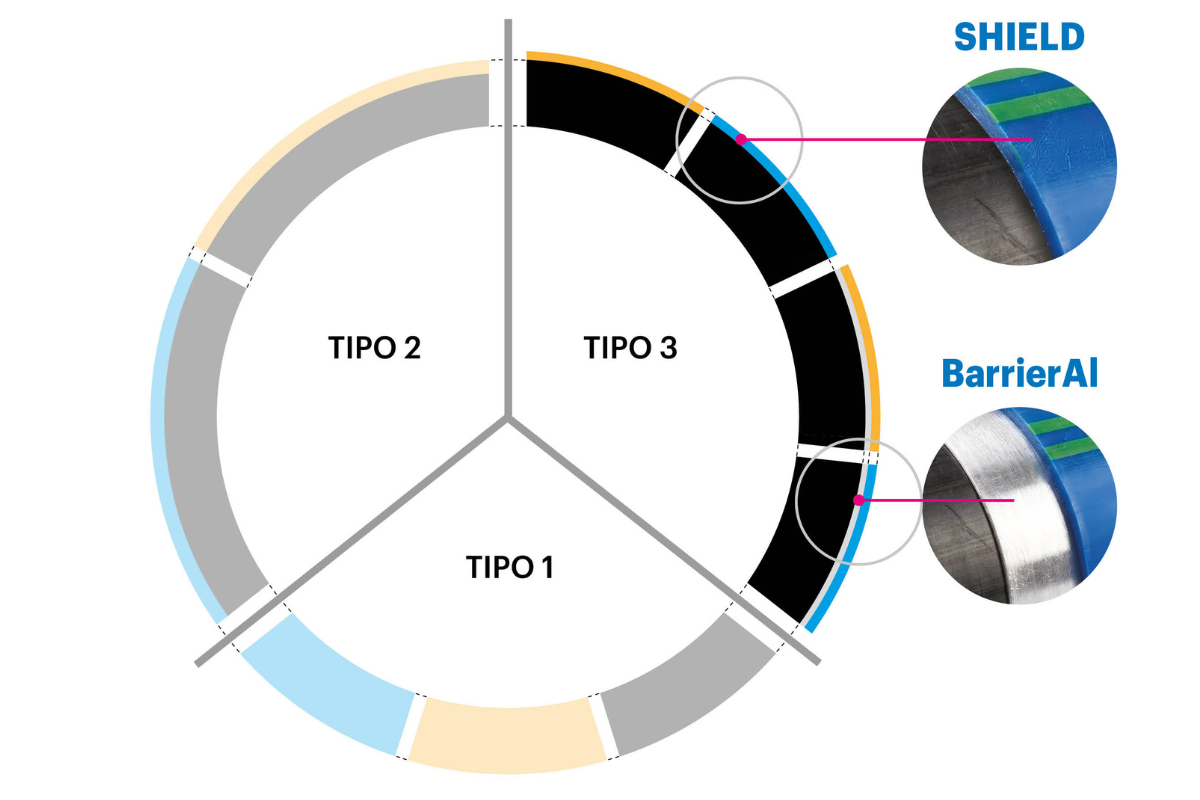

Tubazione PE100-RC DCR a triplo strato (Tipo 3 – BARRIERA) per il trasporto di acqua in pressione, costituito da un tubo interno a parete solida, realizzato in polietilene ad alta densità PE100-RC di colore nero con bande di identificazione blu sulla superficie esterna. Il tubo è dotato di marchi di conformità di prodotto alla norma (UNI) EN 12201-2 e alla specifica tecnica DIN PAS 1075, prodotto con resina omogenea e con caratteristiche di resistenza maggiorata a:

• invecchiamento precoce provocato dai disinfettanti a base di cloro (DCR) rientrante nella categoria 2 (CC2) secondo la specifica PPI TN-43/2012 e testata in conformità alla norma ASTM F2263-14
• meccanismo di crescita lenta della frattura (RC) secondo norma (UNI) EN 12201-2 versione peelable layer e specifica tecnica DIN PAS 1075 (versione Tipo 3).

Il tubo standard è conforme ai requisiti igienico-sanitari stabiliti dalle leggi sanitarie italiane e di alcuni altri paesi per i materiali destinati al contatto con acqua potabile. Il tubo interno reca una marcatura metrica continua che riporta tutte le informazioni previste dalla norma e dalla specifica tecnica di riferimento per tubi Tipo 3, inclusi i marchi di conformità e il codice della materia prima utilizzata.

Il tubo in PE100-RC DCR è rivestito da uno strato barriera composto da una doppia lamina in alluminio adesiva, avvolta a singole fasce sovrapposte al 50% l’una sopra l’altra, rimovibile per consentire la preparazione delle giunzioni mediante saldatura di testa o elettrosaldatura di raccorderia. Lo strato barriera conferisce la completa impermeabilizzazione del tubo alla penetrazione di sostanze inquinanti presenti nei terreni contaminati o a rischio.

La barriera in alluminio è a sua volta ricoperta da uno strato protettivo esterno in polietilene di colore blu con strisce identificative di colore verde. La marcatura dello strato esterno riporta ad ogni metro tutte le informazioni impresse sul tubo interno.

PRINCIPALI CARATTERISTICHE

Elevata resistenza all’SCG da carichi puntuali e incisioni superficiali
Particolarmente indicato per tecniche di posa NO DIG
Tenuta stagna 100% permanente
Buona pieghevolezza
Utile a rilevare incisioni esterne > 10%
Comportamento plastico in situazioni instabili
Ampia gamma di diametri e classi di pressione (dimensionamenti ottimizzati)
Ampia gamma di raccordi e pezzi speciali, standard e su misura
Per acquedotti, rispondenza alla norma EN 1622 relativa alla “determinazione della soglia di odore e sapore”
Compatibile con liquidi alimentari
Inerte alle correnti vaganti
Elevata resistenza chimica (ISO/TR 10358)
Elevata resistenza all’abrasione
Elevata capacità di assorbimento degli urti
Riciclabilità

VOCI DI CAPITOLATO (tipo3)

Tubazione a triplo strato (tipo 3) per trasporto di acqua in pressione, costituita da un tubo interno in polietilene alta densità PE100-RC a parete liscia solida di colore nero con bande azzurre coestruse sulla superficie esterna, dotato di marchio di conformità di prodotto alla norma UNI EN 12201-2, prodotto con resina omogenea e stabilizzata in granulo all’origine, con caratteristiche di resistenza maggiorata all’invecchiamento precoce provocato dai disinfettanti a base di cloro (DCR) rientrante nella categoria 2 (CC2), oltre alla crescita lenta della frattura (RC) secondo specifica tecnica DIN PAS 1075, rispondente alle prescrizioni  igienico sanitarie del Ministero della Sanità relative ai manufatti per liquidi alimentari (D.M. n. 174 del 6 Aprile 2004). Il tubo interno dev’essere normalizzato secondo il diametro nominale esterno DN … mm, SDR…, PN …, dev’essere provvisto di etichetta Made Green in Italy per la comunicazione dell’impronta ambientale dei prodotti e deve recare per esteso, ad ogni metro, tutte le informazioni previste dalla norma di riferimento, incluso il rispettivo marchio di conformità, tutti gli altri elementi previsti dalla specifica DIN PAS 1075 per tubi tipo 3, la sigla della materia prima utilizzata per la sua costruzione e citata
nelle certificazioni. Il tubo PE100-RC DCR dev’essere rivestito esternamente da uno strato barriera a lamine in alluminio, avvolte, sovrapposte e unite da un adesivo ma rimovibili per consentire la saldatura tra i tubi interni. La barriera in alluminio dev’essere rivestita da un ulteriore strato protettivo estruso
in polietilene di colore blu con strisce identificative di colore verde, la marcatura dello strato esterno deve riportare ad ogni metro tutte le informazioni impresse sul tubo interno. Le tubazioni devono essere fornite da Azienda dotata di sistemi di gestione della QUALITA’ AZIENDALE secondo UNI EN ISO 9001, dell’AMBIENTE secondo UNI EN ISO 14001, della SICUREZZA secondo UNI ISO 45001 e dell’ENERGIA secondo UNI CEI EN ISO 50001, tutti certificati e validati da Organismo terzo accreditato, nonché risultare essere regolarmente iscritta al Consorzio obbligatorio PolieCo (D.Lgs. 152/2006 – art. 234). Il fornitore dovrà provvedere alla consegna dei tubi con mezzi di trasporto operanti con sistema di gestione della SICUREZZA PER LA CATENA DI FORNITURA secondo UNI ISO 28000, certificato e validato da Organismo terzo accreditato.

L’azienda produttrice dovrà aver adottato il proprio Codice Etico e il Modello di Organizzazione Gestione e Controllo ai sensi del D.Lgs. 231/01 e nominato contestualmente l’Organismo di Vigilanza.

SPECIFICA TECNICA (tipo3)

Tubazione di polietilene alta densità con valore di MRS pari a 10 MPa (PE100), a parete solida per reti di trasporto acqua in pressione, con marchio di conformità di prodotto alla norma UNI EN 12201-2 rilasciato da Organismo di certificazione di parte terza accreditato secondo UNI CEI EN ISO/IEC 17065, con aggiunta di strato barriera di alluminio sulla superficie esterna e ulteriore ricoprimento con strato protettivo in polietilene.

Tubo interno:

• prodotto con resina omogenea di colore nero PE100-RC (Resistant to Crack) con bande azzurre coestruse sulla superficie esterna, con caratteristiche di
  resistenza maggiorata al meccanismo di crescita lenta della frattura (SCG)
• certificato secondo DIN PAS 1075 tipo 3 da Organismo di verifica terzo
• offre caratteristiche di resistenza maggiorata all’invecchiamento precoce provocato dai disinfettanti a base di cloro (DCR – Dioxide Chlorine Resistant) rientrante nella categoria 2 (CC2) secondo classificazione PPI TN-43/2012 testata secondo metodo ASTM F2263-14
• rispondente alle prescrizioni igienico sanitarie del Ministero della Sanità relative ai manufatti per liquidi alimentari (D.M. n.174 del 6 Aprile 2004)
• testato per verificare la soddisfazione delle prove organolettiche (soglia di odore e sapore) secondo UNI EN 1622
• provvisto di etichetta Made Green in Italy per la comunicazione dell’impronta ambientale dei prodotti secondo schema del Ministero dell’Ambiente e della
  Sicurezza Energetica istituito dall’art. 21, comma 1, della legge n. 221/2015
• reca per esteso, ad ogni metro, tutte le informazioni previste dalla norma di riferimento incluso il rispettivo marchio di conformità, oltre a tutti gli altri elementi previsti dalla specifica DIN PAS 1075, la sigla della materia prima utilizzata per la sua costruzione e citata nelle certificazioni
• diametro esterno … mm, SDR…, classe di pressione PN… .

Strato barriera intermedio:

• realizzato mediante fasce adesive in alluminio sovrapposte a spirale
• rimovibile dalla tubazione sottostante per la esecuzione delle saldature di testa o mediante raccorderia elettro saldabile

Strato protettivo esterno:

• estruso in polietilene sopra lo strato barriera in alluminio
• di colore blu con strisce identificative di colore verde
• rimovibile per la esecuzione delle saldature di testa o mediante raccorderia elettro saldabile
• reca per esteso, ad ogni metro, tutte le informazioni previste per il sottostante tubo PE.

L’azienda fornitrice è dotata di sistemi di gestione della QUALITA’ AZIENDALE secondo UNI EN ISO 9001, dell’AMBIENTE secondo UNI EN ISO 14001, della
SICUREZZA secondo UNI ISO 45001 e dell’ENERGIA secondo UNI CEI EN ISO 50001, tutti certificati e validati da Organismo terzo accreditato ed è  regolarmente iscritta al Consorzio obbligatorio PolieCo (D.Lgs. 152/2006 – art. 234).

L’azienda produttrice ha adottato il proprio Codice Etico e il Modello di Organizzazione Gestione e Controllo ai sensi del D.Lgs. 231/01 e nominato contestualmente l’Organismo di Vigilanza.

Su richiesta, anche questo tipo di tubazione può essere corredato di sistema Pipe Tracer, per diventare:

• rintracciabile con elevata precisione plano-altimetrica
• referenziabile (recante informazioni relative al tipo di servizio e alla sua gestione)

Per maggiori informazioni visita la pagina ==> CLICCA QUI
